Circuit JS1 电路仿真电路模拟器-免费的电路模拟仿真分析工具 V2.90 下载

更新时间:2024-08-01类型:国产软件语言:简体中文运行环境:XP,Win7,Win8,Win10

不管是在高中还是做电路设计都少不了先进行模拟,这类的电路模拟软件有很多,有收费的也有免费的到底哪款好用呢?如果您要求不高可以下载免费的Circuit JS1电路仿真电路模拟器来用用,它是免费的电路模拟仿真分析工具。

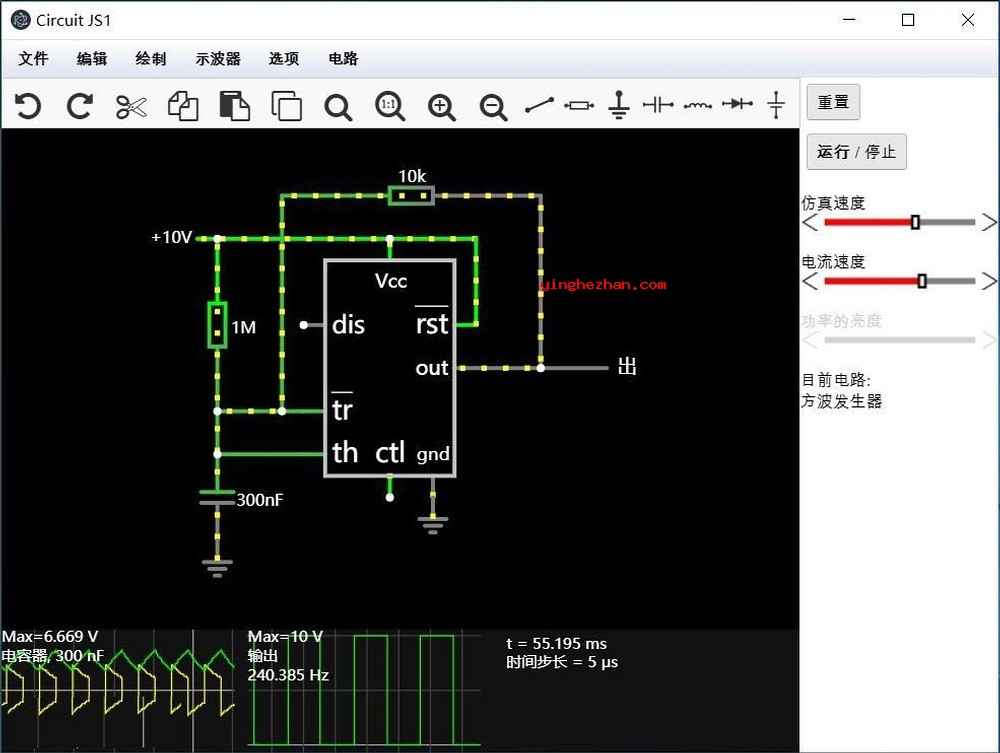

界面预览图:

Circuit JS1 电路仿真电路模拟器-免费的电路模拟仿真分析工具

在做电路设计的过程中经常需要用到电路仿真软件对设计的电路进行仿真,以确定电路工作特性或者元件的参数取值。使用电路仿真软件可以缩短电路开发时间、降低成本、提升效率。在许多的软件中Circuit JS1是非常好用的一款免费电路仿真电路模拟器,普通用户如果要求不高的话下载它完全够用了。

Circuit JS1设计的电路欣赏

Circuit JS1是一个免费的电路仿真模拟器软件,它允许用户创建与模拟多种电路,包含数字与模拟电路。它提供了一个直观的操作界面,允许用户通过从元件库中拖动元件并将它们放置在工作区中来创建电路。您可以在电路中添加电源,电阻器,电容器,电感器,晶体管,运算放大器,逻辑门等元件,并连接它们以创建复杂的电路。一旦电路创建完毕,您可以使用模拟器模拟电路的行为,包含电流,电压,功率等参数,除此之外模拟器还可以显示波形图与频谱图,以帮你更好的理解电路行为。

Circuit JS1电路模拟仿真分析教程:

Circuit JS1电路模拟教程

1、解压后找到circuitjs1.exe双击运行。

2、创建电路:在 Circuit JS 界面中,你会看到一个画布区域,可以在其中创建电路。选择所需的元件,例如电阻、电容、电感、电源等,随后将它们拖动到画布上。

3、连接元件:使用导线工具连接电路中的元件。点击元件的连接点并拖动到另一个元件的连接点,以建立连接。

4、设置元件参数:对于一些元件,你可以通过双击元件来设置其参数,例如电阻值、电容值等。

5、设置电源:在电路中添加电源,可以选择直流(DC)电源或交流(AC)电源,并设置其电压值。

6、运行模拟:在设置好电路之后,点击运行按钮以开始模拟电路。你将可以观察电流、电压等参数的变化,并查看元件的工作状态。

7、观察结果:Circuit JS 提供实时的图表与波形显示,帮你观察电路的行为。你可以查看电压、电流、功率等的变化。

8、保存与分享:保存你设计的电路,并生成一个链接以分享给其他人。

Circuit JS1快捷键列表:

=================常规操作=================

Ctrl + Z(或 Cmd + Z):撤销操作。

Ctrl + Y(或 Cmd + Y):重做操作。

Ctrl + C(或 Cmd + C):复制选择的元件或区域。

Ctrl + X(或 Cmd + X):剪切选择的元件或区域。

Ctrl + V(或 Cmd + V):粘贴剪贴板上的元件或区域。

=================元件操作=================

R:选择电阻元件。

C:选择电容元件。

L:选择电感元件。

V:选择电压源元件。

I:选择电流源元件。

W:选择导线工具。

D:选择二极管元件。

F:选择场效应晶体管(FET)元件。

=================其他操作=================

S:保存电路设计。

L:加载保存的电路设计。

Space:开始/停止模拟。

Delete 或 Backspace:删除选择的元件或区域。

=================Shift 键相关操作=================

Shift + 拖拽元件:对齐元件到网格或其他元件的边缘。

Shift + 拖拽导线:可能允许水平或垂直的拖拽。

// 下面这些可能您也需要 //

  1. 电路模拟仿真软件「您自己设计了一张电路图没有进行实际测试,您想用电路模拟器先模拟一下可行性,但是没有找到免费又好用的电路模拟仿真软件吗?您可以下载Circuit Simulator这款仿真电路模拟器软件试试,轻松...」
  2. SimulIDE电路模拟器「您自己设计的电路板是否想测试一下是否正确?上物理课您是否想给学生讲解一些电路测试呢?赶快下载《SimulIDE电路模拟器》用用它,它是一款功能大的仿真模拟电子电路测试电路板软件,用来测试...」

电路仿真电路模拟器下载:

Circuit JS1图标
特别提示:75.6mb/免费版资源,运行该电路模拟器软件,依次点击--->选项--->其他选项--->改变语言即可切换界面语言,原生支持中文界面。

免费版 = 一般是由开发者或者网友以及厂商官方发布的免费软件,任何人都可以免费使用,无功能限制。

绿色版 = 简称便携版,免安装版,这种类型是不需要安装的,解压压缩包双击打开即可使用。

汉化版 = 网友对外文软件进行汉化处理后的中文版,汉化后显示中文界面的一些软件。

试用版 = 这种类型的版本一般是有试用时间或者功能限制的,但是可以免费使用一段时间。

解压密码 = 部分压缩包因为特殊原因可能打包后加了解压密码,解压密码是:yinghezhan

提示 = 不提供软件的注册码,序列号,破解补丁,注册密钥,激活码,注册机等下载。

32位 = 适用于32位Windows操作系统的软件,它仅适用于32位Windows。

64位 = 适用于64位Windows操作系统的软件,它仅适用于64位Windows。

本站分享的所有硬核下载资源都经过了多种杀毒软件多重查杀,如不放心请到官网下载官方版使用。
